隨著天氣漸涼，冬季馬上來臨，各項(xiàng)工程的年終節(jié)點(diǎn)都即將到來。如果您從事的是加固工程，就應(yīng)該知道使用植筋膠是一種省工時、提升加固效益的方法。然而冬季使用植筋膠卻不像夏季那般輕松，否則小編也不會在此時多此一問。接下來施邦小編就為你講解冬季使用植筋膠有什么需要注意的地方吧!
大多數(shù)植筋膠廠家會根據(jù)不同的季節(jié)出冬夏兩款配方的產(chǎn)品，冬季做植筋的時候，需認(rèn)準(zhǔn)冬季配方，這一點(diǎn)在采購的時候需跟廠家溝通清楚。這是因?yàn)樵谑┕r如果將夏季的配方在冬季使用，必然會使固化時間更久，而且稠度較大，攪拌吃力，打膠也比夏天要困難。施邦建筑植筋膠均采用改性環(huán)氧樹脂膠粘劑，還有冬夏配方，質(zhì)量可靠，可以滿足您在不同環(huán)境下的施工要求。

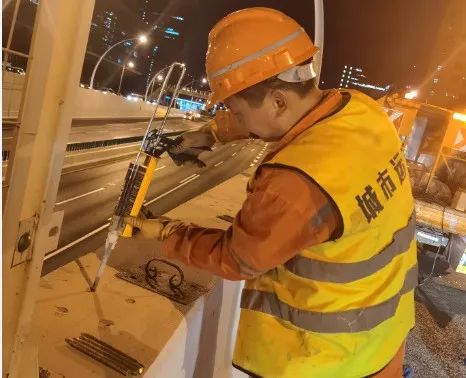

冬季如果工程量不是特別大，為了方便施工一般推薦使用注射式植筋膠。但在使用注射式植筋膠時要注意以下事項(xiàng)：a、施工前檢查膠槍和膠嘴中的螺桿是否正常，再安裝使用。因膠槍推壓不均衡，容易造成A、B組份出膠比例失調(diào)，也會出現(xiàn)不固化的現(xiàn)象。b、注膠時膠嘴前段20-30克的膠必須舍棄不用，否則一定會出現(xiàn)不固化。c、注膠過程中如有暫停一段時間，再次注膠時膠嘴前段膠料也必須舍棄，否則不能正常固化。植筋膠是雙組份膠粘劑，平時只有嚴(yán)格按照操作要求施工，注意細(xì)節(jié)，才能保證A、B組份正常固化，達(dá)到理想效果。
如果一定要用桶裝植筋膠，在施工現(xiàn)場配膠時還要特別注意：參見相應(yīng)產(chǎn)品說明要求按比例配制且攪拌均勻。攪拌約5～10分鐘左右至A、B組份混合均勻?yàn)橹埂嚢钑r最好沿同一方向攪拌，盡量避免混入空氣形成氣泡。冬季寒冷植筋膠應(yīng)現(xiàn)配現(xiàn)用，每次配膠量不宜大于5kg，配膠完成后在可操作的時間用完。

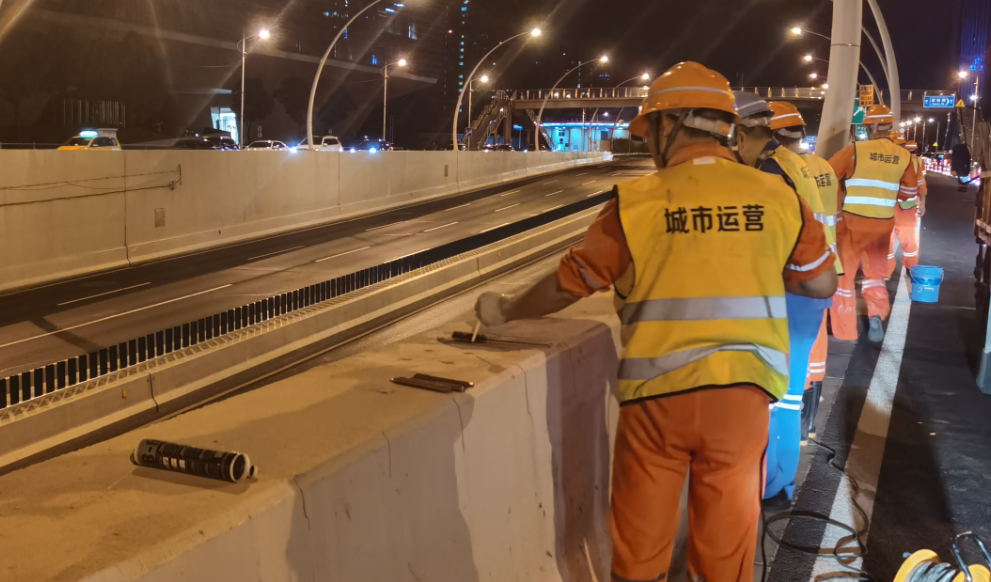

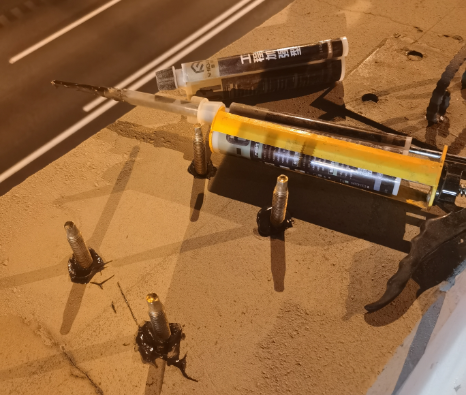

a、冬天比較寒冷，需要前對植筋膠錨固的鋼筋進(jìn)行處理，鋼筋錨固長度范圍的鐵銹、油污應(yīng)清除干凈(新鋼筋的青色氧化外皮也應(yīng)除去)，并打磨出金屬光澤。將除銹清理好的鋼筋放在干燥處整齊碼放待用。b、冬季植筋膠會變得很稠或有結(jié)晶的現(xiàn)象出現(xiàn)，這時如果將植筋膠的A、B組分用溫水鍋分別進(jìn)行水浴加熱，會得到更好的使用效果。c、植筋膠使用前要徹底清潔鉆孔，并將桿體旋轉(zhuǎn)植入孔內(nèi)，如果孔內(nèi)并沒有膠流出，必須將桿體拔出，重新注入膠。

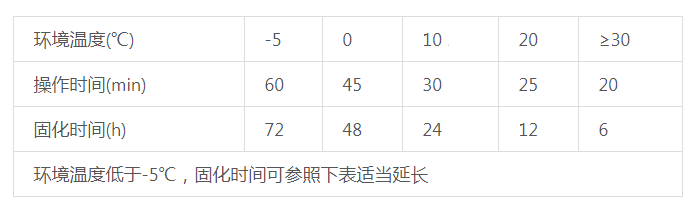

冬季的固化速度也會放緩，如果需要短時間之內(nèi)要求承載，可以對其加溫保溫，未凝固前嚴(yán)禁觸動桿體。以施邦SHB 601建筑加強(qiáng)型植筋膠為例常規(guī)固化時間表如下：膠體凝固之后若需焊接鋼筋，應(yīng)注意不要使用高溫影響膠體，會導(dǎo)致膠體性能下降，具體的操作可將濕抹布包裹于鋼筋根部，以隔斷高溫。
對于植筋膠的倉庫溫度不要低于10℃，這樣冬季就可以保證植筋膠打膠正常。打膠正常就不容易造成AB組份混合不均勻，固化的問題就會得到適當(dāng)解決。
施邦環(huán)氧A級植筋膠擁有冬夏兩季配方，采用高強(qiáng)復(fù)合型環(huán)氧樹脂膠粘劑，配合膠槍使用，采用注射式施工，施工更省力，施工效率高。固化后強(qiáng)度大、抗震抗拉、抗老化、耐酸堿，滿足四季建筑植筋加固工程的需要。
